СМДК. Совмещенный механически дыхательный клапан



СМДК 50ААМ (50 АА Н), СМДК 100ААМ, СМДК 150, СМДК 200, СМДК 250
ОКП 36 8912

Совмещенный механический дыхательный клапан СМДК используется для изменения значения давления паров нефтепродуктов в вертикальном резервуаре в процессах закачки/выкачки нефтепродуктов и при изменении температуры. Наименьшая пропускная способность дыхательных клапанов зависит от наибольшей производительности приемораздаточных операций (учитывая аварийные условия) по установленным формулам. В случаях большей пропускной способности применяют непримерзающие мембранные дыхательные клапаны НДКМ, рассчитанные на работу при вакууме в резервуаре до 1000 Па. Непримерзаемость клапана обеспечивается за счет пленочного покрытия из фторопласта, наносимого на рабочие поверхности тарельчатого затвора и седла.

Запрещается изменение производительности приемораздаточных операций после ввода резервуара в эксплуатацию без дополнительного перерасчета пропускной способности дыхательного клапана и увеличения производительности слива продукта в аварийных ситуациях.

По невосприимчивости к действию погодных условий внешней среды совмещенный механический дыхательный клапан СМДК производится в исполнениях У (для умеренных климатических зон) и УХЛ (для холодных климатических зон с минимальной температурой использования до –60°С.), категория размещения 1 по ГОСТ 15150-69.

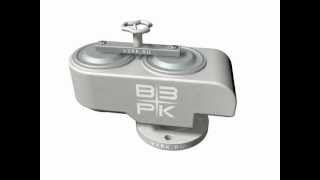

Общий вид совмещенного механического дыхательного клапана СМДК:
1 — направляющий стержень; 2 — прокладка; 3 — тарелка; 4 — крышка; 5 — специальное устройство; 6 — тарелка; 7 — груз; 8 — корпус; 9 — направляющий стержень; 10 — сетка; 11 — кассета; 12 — сетка.

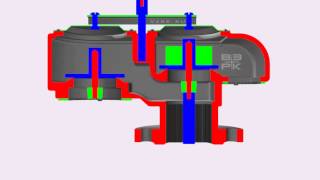

Совмещенный механический дыхательный клапан СМДК состоит из корпуса 8, в котором заключены тарелки давления 6 с грузами 7, тарелки вакуума 3. В корпус СМДК устанавливается кассета 11, которая предназначена для временного предотвращения проникновения пламени внутрь резервуара с нефтью и нефтепродуктами при воспламенении выходящих из него взрывоопасных смесей газов и паров с воздухом. С помощью тарелок 6 и 3 в корпусе совмещенного механического дыхательного клапана СМДК образуются камеры давления и вакуума. Камеры через отверстия, закрытые сетками 10 и 12, соединены с атмосферой. Сетки предохраняют камеры давления и вакуума от попадания пыли. Тарелки давления вакуума герметично притерты к седлам и сидят на направляющих стержнях 1, 9, обеспечивающих свободное перемещение тарелок. По достижении давления и вакуума сверх допустимого, одна из тарелок открывается и сообщает газовое пространство резервуара с атмосферой. Над каждой тарелкой имеется отверстие, герметично закрытое крышкой 4, через которую производится осмотр, постановка и выемка грузов. Крышки через прокладки 2 прижаты к отверстиям с помощью специального устройства 5. Совмещенный механический дыхательный клапан крепится на крышке резервуара с нефтепродуктами посредством фланца через прокладку к ответному фланцу резервуара. Рабочее положение — присоединительным фланцем вниз.

Для надежной работы совмещенного механического дыхательного клапана СМДК при низких температурах направляющий стержень дополняют фторопластовой оболочкой квадратного сечения, а уплотнительную поверхность тарелок совмещенного механического дыхательного клапана СМДК обворачивают фторопластовой пленкой, которая с помощьюдеформации, предотвращает образование льда. Совмещенный механический дыхательный клапан СМДК монтируют на крыше резервуара.

Пример обозначения при заказе:
СМДК-50АА У1 ТУ 3689-003-10524112-2006, где
50- условный проход клапана;
У1 - климатическое исполнение;
А- алюминиевый корпус;
А- огнепреграждающий элемент из алюминиевой фольги.

Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору
№РРС 00-24373 от 27.04.2007 г.



Технические характеристики
Наименование параметров		СМДК - 50АА*	СМДК - 100АА	СМДК - 150	СМДК - 200	СМДК - 250
Условный проход DN		50	100	150	200	250
Давление срабатывания, Па (мм вод. ст.)		160 - 180	160 - 180	160 - 180	140 - 160	140-160
Вакуум срабатывания, Па (мм вод. ст.)		20 - 25
Пропускная способность, м³/ч		25 - 50	25 - 100	25 - 150	25 - 200	25 - 250
Габаритные размеры, мм, не более	длина L	285	425	546	745	946
	ширина	140	250	265	315	370
	высота H	202	333	352	461	568
Присоединительные размеры, мм	D	140	205	260	315	370
	D 1	110	170	225	280	335
	d	14	18	18	18	18
	n, шт	4	4	8	8	12
Масса, кг, не более		5,0	11,5	26,5	47,5	95,5

* - Изделия СМДК с условным проходом DN 50 по требованию заказчика могут быть изговлены под фланцевое соединение "шип-паз". Во фланце(ах) изделий выполняется "паз". По желанию заказчика изделие может быть укомплектовано ответными фланцами по ГОСТ 12815. Уплотняющие прокладки не поставляются.
