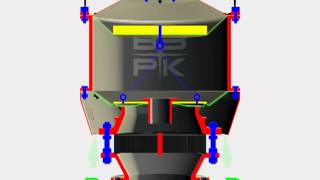

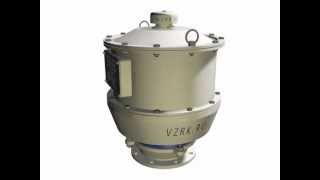

НДКМ. Клапан непримерзающий дыхательный мембранный



НДКМ 100, НДКМ 150, НДКМ 200, НДКМ 250, НДКМ 350
Клапаны непримерзающие дыхательные мембранные НДКМ предназначены для установки на резервуарах с нефтью и нефтепродуктами с допустимым избыточным давлением 200 мм вод. ст. в качестве дыхательного оборудования, сообщающего газовое пространство резервуара с атмосферой.
По устойчивости к воздействию климатических факторов внешней среды клапаны НДКМ соответствуют исполнению У, категории размещения 1 по ГОСТ 15150-69.
Клапаны НДКМ выполнены в искробезопасном исполнении.
Пример обозначения при заказе:
НДКМ-100 У1 ТУ 3689-065-10524112-2004, где
НДКМ - непримерзающий дыхательный мембранный клапан;
100 - условный проход клапана;
У1 - климатическое исполнение.
Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-23820 от 14.03.2007 г.
Пожалуйста, обратите внимание, для крепления Непримерзающий дыхательный клапан НДКМ на резервуаре необходимо использовать Патрубок монтажный ПМ соответствующего диаметра или как альтернативу Комплект ответных фланцев КОФ .
Для сокращения потерь нефтепродуктов в резервуаре, в комплекте с КДС рекомендуется использовать Диск-Отражатель ОТР.
Кроме того, ООО ПО ВЗРК производит оперативный и качественный монтаж всего спектра резервуарного оборудования.
Технические характеристики | |||||
Наименование параметров | НДКМ - 100 | НДКМ - 150 | НДКМ - 200 | НДКМ - 250 | |
Диаметр условного прохода присоединительного патрубка DN | 100 | 150 | 200 | 250 | |
Давление срабатывания, Па (мм вод.ст.) | 1372-1569 (140-160) | 1569-1667 (160-170) | |||
Вакуум срабатывания в пределах, Па (мм вод.ст.) | 157-196 (16-20) | 177-198 (18-20) | |||
Пропускная способность (по воздуху), м³/ч | 200 | 500 | 900 | 1500 | |
Присоединительные размеры, мм, не более | диаметр D | 300 | 510 | 610 | |
высота H | 600 | 850 | 900 | ||
D1 | 170 | 225 | 280 | 335 | |
d | 18 | 18 | 18 | 18 | |
n, шт | 8 | 8 | 8 | 8 | |
Масса, кг, не более | 25 | 50 | 55 | 77 |
Технические характеристики клапана НДКМ 350 Вы можете уточнить у наших менеджеров.
Полезная информация на тему: "Потери нефти и нефтепродуктов, классификация потерь".
