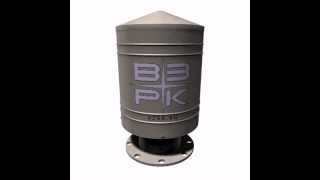

Патрубок вентиляционный - ПВ

Типоразмеры патрубков ПВ
Производственное объединение ВЗРК производит и реализует вентиляционные патрубки следующих типоразмеров, модификация которых зависит от диаметра условно прохода патрубка:
ПВ-50, ПВ-80, ПВ-100, ПВ-150, ПВ-200, ПВ-250, ПВ-300, ПВ-350, ПВ-400, ПВ-500, ПВ-700, ПВ-1000


Описание вентиляционных патрубков
Вентиляционные патрубки — это вид резервуарного оборудования, устройство которых устанавливается на стальных вертикальных резервуарах для хранения нефтепродуктов.
Патрубки вентиляционные ПВ предназначены для вентиляции и исключения попадания посторонних предметов внутрь резервуаров.
В верхней точке кровли резервуара для хранения темных нефтепродуктов или масел устанавливается вентиляционный патрубок для сообщения газового пространства резервуара с атмосферой. Поперечное сечение вентиляционного патрубка затянуто сеткой с размером ячейки 0,5-0,7 мм. Сверху патрубок закрыт съемным колпаком. Диаметр вентиляционного патрубка 150-500 мм.
Патрубки вентиляционные ПВ предназначены для вентиляции и исключения попадания посторонних предметов внутрь резервуаров. Для защиты вентиляционного патрубка и внутреннего содержимого резервуара от атмосферных осадков при эксплуатации патрубок должен быть закрыт сеткой из нержавеющей стали с ячейками 10×10 мм и предохранительными кожухами.
Минимальная пропускная способность патрубка зависит от максимальной производительности операций налива и слива хранимого в резервуаре нефтепродукта. Для её расчета используются следующие формулы и выбирается большее значение:
Q = М1+0,02V или Q = M2+0,22V
Q — пропускная способность патрубка;
M1 — производительность залива продукта в резервуар, м3/ч;
М2 — производительность слива продукта из резервуара, м3/ч;
V — полный объем резервуара, м3.
По устойчивости к воздействию климатических факторов внешней среды патрубки вентиляционные изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.
Пример обозначения при заказе вентиляционного патрубка:
ПВ-150 У1 ТУ 3689-051-10524112-2006, где
150 - условный проход;
У1 - климатическое исполнение.
Патрубки вентиляционные ПВ имеют всю необходимую документацию, в том числе и разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-24373 от 27.04.2007 г.
Пожалуйста, обратите внимание, для крепления вентиляционного патрубка ПВ на резервуаре необходимо использовать Патрубок монтажный ПМ соответствующего диаметра или как альтернативу Комплект ответных фланцев КОФ .
Для сокращения потерь нефтепродуктов в резервуаре, в комплекте с КДС рекомендуется использовать Диск-Отражатель ОТР.
Кроме того, ООО ПО ВЗРК производит оперативный и качественный монтаж всего спектра резервуарного оборудования.
Технические характеристики вентиляционного патрубка
Технические характеристики | |||||||||||
Наименование параметров | ПВ- 50 | ПВ- 80 | ПВ- 100 | ПВ- 150 | ПВ- 200 | ПВ- 250 | ПВ- 300 | ПВ- 350 | ПВ- 500 | ПВ 1000 | |
Условный проход (диаметр горловины) DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 500 | 1000 | |
Габаритные размеры, мм, не более | диаметр D | 130 | 180 | 200 | 250 | 400 | 470 | 540 | 620 | 810 | 1590 |
высота H | 213 | 236 | 250 | 290 | 530 | 590 | 690 | 780 | 1090 | 1838 | |
Присоединительные размеры, мм | D1 | 140 | 185 | 205 | 260 | 315 | 370 | 435 | 485 | 640 | 1175 |
D2 | 110 | 150 | 170 | 225 | 280 | 335 | 395 | 445 | 600 | 1120 | |
d | 14 | 18 | 18 | 18 | 18 | 18 | 22 | 22 | 22 | 30 | |
n, шт | 4 | 4 | 4 | 4 | 8 | 12 | 12 | 12 | 16 | 18 | |
Масса, кг, не более | 2,6 | 3,7 | 4,9 | 7,1 | 13 | 19 | 25,5 | 48 | 82 | 230 |
Устройство и принцип работы вентиляционного патрубка

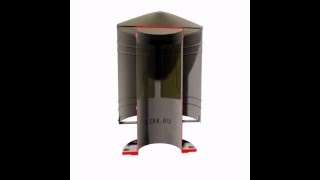

Основными элементами вентиляционного патрубка ПВ являются корпус (1), кожух (2), медная или нержавеющая сетка (3), хомуты (4) и крышка (6) для защиты от прямого воздействия атмосферных осадков и механических повреждений сетки. Вентиляционные патрубок устанавливаются на монтажный патрубок на крыше резервуара через присоединительный фланец (5). В стационарной крыше или стенке вертикального резервуара с понтоном предусматриваются вентиляционные патрубки. Они располагаются по периметру на расстоянии не более 10 и не менее двух метров друг от друга. Один патрубок размещается в центре крыши.
Полезная информация на тему: "Потери нефти и нефтепродуктов, классификация потерь".
Компания ВЗРК проектирует, производит и реализует любые емкости и резервуарное оборудование, будь то клапаны, пробоотборники, фильтры, люки, механизмы управления хлопушкой или другое дыхательное оборудование.
Если вам необходимо проконсультироваться со специалистами компании по вопросу выбора нужной модели ПВ или уточнить, как купить устройство, вы можете связаться с нами по указанным ниже телефонам:
для Москвы и МО: +7 (495) 825-44-52
для регионов: +7 (8442) 25-44-52
Также вы можете заказать обратный звонок, указав свои контактные данные в форме на сайте. Мы свяжемся с вами и поможем подобрать резервуарное оборудование в любом количестве, в том числе и пробоотборники, клапаны, фильтры, хлопушки и механизмы их управления, а также системы пожаротушения любого типа.
Специалисты компании ВЗРК готовы осуществить весь комплекс услуг от проектирования и изготовления продукции до доставки и установки резервуаров и резервуарного оборудования на вашем объекте. Доставка емкостей и оборудования осуществляется по всей России.
