    ППР - Патрубки приемо-раздаточные

    ППР - Патрубки приемо-раздаточные

    ОКП 36 8913

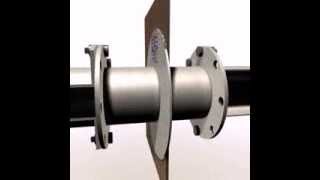

    Патрубки приемо-раздаточные ППР являются составной частью резервуара и предназначены для подсоединения запорной арматуры, хлопушек и другого оборудования, монтируется в нижнем поясе резервуара. С внешней стороны к нему присоединяется задвижка, а на внутреннем конце, внутри резервуара, устанавливается хлопушка. Через патрубок осуществляется прием в резервуар или выдача из него нефтепродуктов.

    По устойчивости к воздействию климатических факторов внешней среды патрубки ППР изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.

    Пример обозначения при заказе:
    ППР-400 УХЛ1 ТУ 3689-046-10524112-2003, где
    400- условный проход;
    УХЛ1 - климатическое исполнение.

    Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-24373 от 27.04.2007 г.

    Пожалуйста, обратите внимание, в комплекте с патрубком ППР предлагаем приобрести  Комплект ответных фланцев КОФ  соответствующего  диаметра для подключение к патрубку необходимого оборудования/трубопровода, а также Хлопушку ХП (для операций слива/налива, а также дополнительной защиты от возможной утечки нефтепродукта из резервуара при неисправном трубопроводе).

    Хлопушка ХП

    Хлопушка ХП



    Комплект ответных фланцев (КОФ)

    Комплект ответных фланцев (КОФ)



    Кроме того, ООО ПО ВЗРК производит оперативный и качественный монтаж всего спектра резервуарного оборудования.

    Схематическое изображение патрубка приемо-раздаточного



    Схематическое изображение патрубка приемо-раздаточного


    Схема ППР–80 - ППР–350:
    1 — фланец наружный;
    2 — усиливающая накладка;
    3 — труба;
    4 — фланец внутренний.
      Схема ППР–400 - ППР–700:
    1 — фланец наружный;
    2 — усиливающая накладка;
    3 — труба;
    4 — фланец внутренний;
    5 — косынка.




    Технические характеристики

    Обозначение изделия

    Условный проход DN

    h, мм

    Присоединительные размеры фланцев на условное давление МПа (кг/см²)

    Габаритные размеры, мм, не более

    Масса, кг, не более

    для запорной арматуры 1,0 (10)

    для хлопушек 0,6 (6)

    D1, мм

    d, мм

    n, шт

    D2, мм

    d1, мм

    n1, шт

    Длина, L

    Диаметр, D

    ППР-80

    80

    200

    160

    18

    8

    150

    18

    4

    300

    180

    9,5

    ППР-100

    100

    200

    180

    18

    8

    170

    18

    4

    300

    220

    14,6

    ППР-150

    150

    200

    240

    18

    8

    225

    18

    8

    300

    320

    22,5

    ППР-200

    200

    250

    295

    22

    8

    280

    18

    8

    350

    440

    29

    ППР-250

    250

    250

    350

    22

    12

    335

    18

    12

    380

    550

    50,7

    ППР-300

    300

    250

    400

    2

    12

    395

    22

    12

    380

    650

    66,8

    ППР-350

    350

    300

    460

    22

    16

    445

    22

    12

    380

    760

    96



    для запорной арматуры 1,6 (16)

    для хлопушек 1,6 (16)



    ППР-400

    400

    300

    525

    30

    16

    525

    30

    16

    565

    860

    172

    ППР-500

    500

    400

    650

    33

    20

    650

    33

    20

    625

    1060

    270

    ППР-600

    600

    400

    770

    36

    20

    770

    36

    20

    705

    1260

    370

    ППР-700
    700
    400
    840
    39
    24
    840
    39
    24
    600
    1225
    380
