ЛЗ -люк замерный



ОКП 36 8913
Люки замерные ЛЗ-80, ЛЗ-150, ЛЗ-150Н нужны для осуществления замеров уровня нефтепродуктов в резервуарах нефтебаз и АЗС, а так же забора образцов проб бензина, дизельного топлива, мазута и других нефтепродуктов в резервуарном оборудовании.

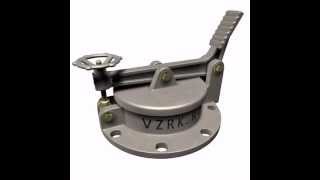

Люк ЛЗ конструктивно состоит из следующих частей: корпус, крышка, педаль, прокладка резиновая маслобензостойкая, откидной болт с гайкой, латунной вставки для винта заземления. Корпус люка является основанием для установки на нем всех комплектующих частей замерного люка. Люк ЛЗ нижним фланцем корпуса крепится на опорный фланец резервуара через маслобензостойкую резиновую прокладку. В проушину корпуса люка устанавливается приводной рычаг, к которому прикреплена крышка с резиновым уплотнителем для созданияусловия герметичности люка в закрытом состоянии. Фиксирование крышки люка в закрытом положении обеспечивается прижимной гайкой откидного болта.

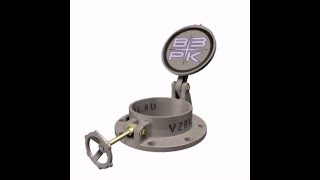

Для осуществления замеров уровня и забора образцов проб замерный люк нужно открыть. Для этого необходимо открутить прижимную гайку, откидной болт отводится в одну сторону, а рычаг с крышкой - в другую. Люк замерный ЛЗ 150 обладает условным диаметром 150 мм, а люк замерный ЛЗ 80 соответственно 80мм.
Люки замерные ЛЗ характеризуются несложным обслуживанием, удобством в использовании, небольшим весом и долговечностью конструкции в целом.
По устойчивости к воздействию климатических факторов внешней среды люки замерные ЛЗ изготавливаются в исполнении УХЛ категории размещения 1 по ГОСТ 15150-69.
Пример обозначения при заказе:
ЛЗ-150 У1 ТУ 3689-002-10524112-2006, где
150- условный проход;
У1 - климатическое исполнение.
Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-24373 от 27.04.2007 г.
Пожалуйста, обратите внимание, для крепления Люк замерный резервуара - ЛЗ на резервуаре необходимо использовать Патрубок монтажный ПМ соответствующего диаметра или как альтернативы Патрубок замерного люка ПЗЛ (для ЛЗ-150 устанавливаемого на РГС), Комплект ответных фланцев КОФ .
Кроме того, ООО ПО ВЗРК производит оперативный и качественный монтаж всего спектра резервуарного оборудования.
Технические характеристики | |||||
Наименование параметров | ЛЗ-80* | ЛЗ-150* | ЛЗ-150В | ЛЗ-150Н | |
Условный проход (диаметр горловины) DN | 80 | 150 | 150 | 150 | |
Габаритные размеры, мм, не более | диаметр, D | 185 | 260 | 260 | 280 |
ширина, L | 226 | 315 | 315 | 350 | |
высота, H | 190 | 246 | 246 | 240 | |
Присоединительные размеры, мм | D | 185 | 260 | 260 | 280 |
D 1 | 150 | 225 | 225 | 240 | |
d | 18 | 18 | 18 | 22 | |
n, шт | 4 | 8 | 8 | 8 | |
Масса, кг, не более | 2,3 | 5 | 5 | 5,2 |
* - Изделия ЛЗ с условным проходом DN 80 (DN 150) по требованию заказчика могут быть изготовлены под фланцевое соединение "шип-паз". Во фланце(ах) изделий выполняется "паз". По желанию заказчика изделие может быть укомплектовано ответным фланцем по ГОСТ 12815. Уплотняющие прокладки не поставляются.
Полезная информация на тему: "Потери нефти и нефтепродуктов, классификация потерь".
