    КС - кран сифонный

    КС - кран сифонный




    КС 50, КС 80, КС 50 К, КС 80 К, КС-80 СС, КС-50/80 кран 09Г2С
    ОКП 36 8913

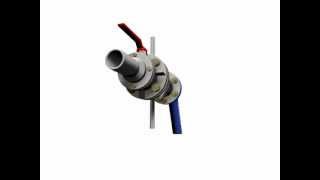

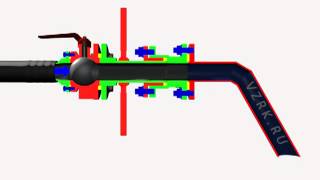

    Сифонный водоспускной кран КС предназначен для выпуска подтоварной воды из резервуара. Он состоит из трубы с изогнутым отводом, находящимся внутри резервуара; сальника, через который проходит труба, и из муфтового крана, смонтированного на втором конце трубы. Во избежание образования воронки во время выпуска подтоварной воды на конце сифонной трубы приваривают козырек. Поворот трубы осуществляется рукояткой. При рабочем положении отвод открытым концом обращен книзу и давлением столба нефтепродукта вода, скопившаяся на дне, будет вытесняться из резервуара. В положении промывки продуктом отвод открытым концом обращен кверху; при нерабочем положении продольная ось отвода расположена горизонтально. Для защиты сифонного крана от повреждений и атмосферных осадков предусмотрен специальный кожух.

    Кран сифонный КС выпускается двух типоразмеров DN50, DN80 и комплектуется кранами шаровыми или клиновыми задвижками.

    Кран сифонный крепится на стенке нижнего пояса резервуара через приваренный к ней стальной фланец.

    Пример обозначения при заказе:
    КС-50 У1 ТУ 3689-050-10524112-2006, где
    50- условный проход;
    У1 - климатическое исполнение.



    Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-24373 от 27.04.2007 г.



    Технические характеристики

    Наименование параметра

    КС-50

    КС-80

    КС-80К*

    Условный проход DN

    50

    80

    80

    Рабочее давление сифонного крана, МПа

    0,15

    0,15

    0,15

    Рабочее давление проходного крана, МПа

    0,15

    0,15

    0,15

    Габаритные размеры, мм, не более

    длина L

    870

    1066

    1136

    ширина

    390

    470

    690

    высота H

    570

    615

    786

    Масса, кг, не более

    23

    48,5

    75

    * - с клиновой задвижкой
