Крыша сферическая резервуара РВС

Каркасную сферическую крышу,как и коническую, можно изготавливать в виде секторных щитов (рисунок 1, а, б)или раздельно из секторных каркасов и набора листов настила (рисунок 2). В обоих случаях радиальные балки каркаса крыши в заводских условиях изгибают радиусом от 0,8Dдо 1.5D(где D– диаметр стенки резервуара).При приложении рабочих нагрузок на крышу этой конструкции в узле сопряжения со стенкой возника­ют существенные усилия распора. Для их восприятия по верхней кромке стенки монтируют опорное кольцо жесткости, которое име­ет различные конструкции.

На стационарных крышах конической и сферической конст­рукции по центру предусматривают круглый щит диаметром 3- 3,5 м, монтаж которого производят в последнюю очередь.

Каркасные крыши могут быть обычного или взрывозащищен­ного исполнения.

В каркасных крышах обычного исполнения листовой настил следует прикреплять ко всем элементам каркаса, т. е. изготавливать комплект трапециевидных щитов на заводе.

В каркасных крышах взрывозащищенного исполнения листо­вой настил должен быть прикреплен только к стенке по периметру крыши. Катет сварного шва в соединении между настилом и кольце­вым элементом жесткости принимают равным 4 мм. Каркасные крыши этого варианта на заводе изготавливают из конструктивных элементов в виде секторных каркасов, кольцевых балок каркаса, центрального щита и рулонируемых полотнищ настила. Настил кры­ши укладывают на полностью собранный каркас.

На каркасных крышах устанавливают патрубки и люки, число и размеры которых зависят от типа и объема резервуара, что указывают в техническом задании заказчика.

Рисунок 1 — Конструктивные элементы каркасной сферической крыши резервуара:

а— план секторного щита, собранного из трех элементов; б — разрез крыши; в — план и разрез центрального опорного кольца; 1 — стенка; 2 — опорное кольцо жесткости; 3 — сферический щит; 4 — центральный щит с опорным кольцом

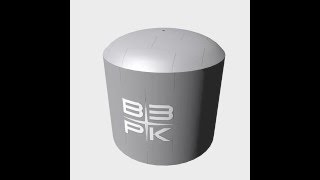

Рисунок 2 — Схема цилиндрического резервуара с купольной каркасной крышей
