Крыша щитовая резервуара РВС

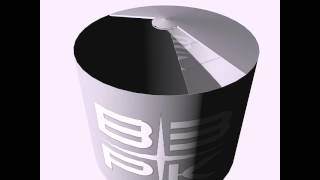

Конические каркасные крыширекомендуются для РВС диаметром от 10 до 25 м.

Каркасная коническая крыша должна иметь следующие геометрические параметры:

1. Минимальный угол наклона образующей крыши к горизонтальной плоскости должен быть не менее 6° (уклон 1 : 10);
2. Максимальный угол наклона образующей крыши к горизонтальной плоскости должен быть 9,5° (уклон 1 : 6).

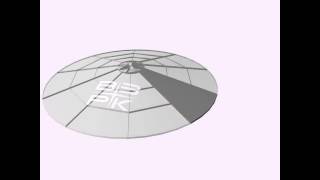

Каркасную коническую крышу монтируют из сборных секторных щитов трапециевидной формы в плане (рисунок 1, а). Элементы конструкции крыши изготовляют в заводских условиях и на монтажную площадку поставляют в полной готовности к сборке в соответствии с проектом.

На рисунке 1, а представлен трапециевидный щит крыши, состоящий из каркаса и листового настила. Сборку каркаса выполняют из радиальных балок и поперечных (кольцевых) связей. Радиальные балки из двутавров или швеллеров рассчитывают, а связи принимают конструктивно. Щиты по периметру опирают на опорное кольцо, установленное по верху стенки, а в центре жестко крепят к центральному кольцу.

Рисунок 1 — Конструктивные элементы каркасной конической крыши резервуара:

а— план секторного трапециевидного щита; б — разрезы щитов крыши; в — центральное кольцо крыши; 1 — настил; 2 — центральный шит; 3 - центральное опорное кольцо; 4 — радиальная балка; 5 — поперечные связи
