Конусная оболочка РВС — бескаркасная коническая крыша резервуара

Бескаркасные конические крыши рекомендуется использовать для РВС диаметром не более 12,5 м. Они должны быть образованы листовым настилом в виде пологих конических оболочек.

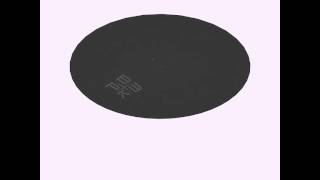

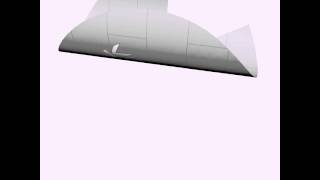

Бескаркасную коническую крышу при толщине листов до 7 мм изготавливают на заводе в виде рулонированного полотнища (рисунок 1, б).При толщине листов более 7 мм настил крыши собирают на стенде и сваривают двусторонними стыковыми швами на монтаже. Максимальный и минимальный углы наклона образующей крыши к горизонтальной плоскости должны составлять 30 и 15° соответственно.

Узел крепления крыши к верху стенки можно выполнять по одному из вариантов, представленных на рисунке 1, а. Минимальный размер сечения кольцевого уголка должен быть 65 х 5 мм. Сварные соединения между полотнищами настила выполняют внахлестс двусторонними сварными швами. Толщину настила,размеры сечения опорного кольцевого уголка устанавливают расчетным путем.

Рисунок 1 — Цилиндрический РВС с самонесущей (бескаркасной) конической крышей:

а- схема крыши и варианты опирания крыши на стенку; б —полотнище крыши
