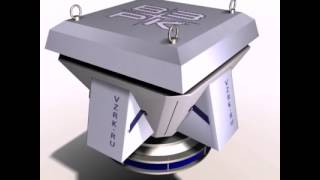

Клапан дыхательный совмещенный КДС 3000


КДС 3000/250, 3000/350, 3000/500,
КДСк 3000, КДСм 3000 - модернизированный
КДС 3000 алюминиевый/нержавейка
ОКП 36 8912
Клапаны дыхательные КДС используется для герметизации газового пространства резервуаров с нефтью и нефтепродуктами и изменения значения давления паров нефтепродуктов в вертикальном резервуаре в процессах закачки/выкачки нефтепродуктов и при изменении температуры. В состав клапанов дыхательных КДС-3000 входит кассета огневого предохранителя.
Клапаны КДС 3000 работают как в режиме дыхательных, так и предохранительных клапанов. При установке на резервуаре дыхательных клапанов КДС 3000 в качестве предохранительных, последние должны быть того же типоразмера, что и дыхательные и настроены на рабочие параметры, превышающие параметры дыхательных клапанов на 5-10%.
Клапаны КДС 3000 предохраняют резервуары от деформации и разрушения во время операций слива-налива (большие дыхания), а также уменьшают величину испарений хранимого продукта (малые дыхания), сокращая негативное влияние объектов ТЭК на окружающую среду.
Вместе с клапаном КДС-3000 рекомендуется применять диск-отражатель, что позволяет дополнительно снизить испарения хранимого продукта.
На все поверхности клапана КДС-3000, как внутренние, так и наружные, нанесен специальный полимерный состав, гарантировано обеспечивающий искробезопасность изделия.
Предотвращение примерзания тарелки (затвора) к седлу клапана КДС-3000 обеспечивается нанесением фторполимерного покрытия на их контактные поверхности, что обеспечивает его работоспособность и надежность при любой температуре окружающей среды.
Клапаны КДС 3000 с помощью присоединительного фланца переходника монтируются на патрубок крыши резервуара. Для защиты от непосредственного влияния климатических воздействий в виде ветра и осадков клапан КДС-3000 имеет 4 козырька для вакуумных затворов и крышку.
По невосприимчивости к действию погодных условий внешней среды клапан КДС-3000 производится по исполнению У (для умеренных климатических зон) и УХЛ (для холодных климатических зон с минимальной температурой использования до –60°С), категория размещения 1 по ГОСТ 15150-69. Расчетный срок эксплуатации дыхательного клапана КДС-3000 - 15 лет. По его окончании клапан КДС-3000 необходимо заменить на новый или провести его испытания согласно установленной предприятием-изготовителем методике.
По желанию заказчика возможно изготовление клапана КДC 3000 с электрообогревом огневого предохранителя, что предотвращает его обледенение.
Пример обозначения при заказе:
КДС-3000/250 УХЛ1 ТУ 3689-043-10524112-2006, где
250- условный проход клапана;
УХЛ1 - климатическое исполнение;
Разрешение Ростехнадзора №РРС 00-15643 от 28.03.2005 г.
Пожалуйста, обратите внимание, для крепления ПВ - Патрубок вентиляционный на резервуаре необходимо использовать Патрубок монтажный ПМ соответствующего диаметра или как альтернативу Комплект ответных фланцев КОФ .
Для сокращения потерь нефтепродуктов в резервуаре, в комплекте с КДС рекомендуется использовать Диск-Отражатель ОТР.
Кроме того, ООО ПО ВЗРК производит оперативный и качественный монтаж всего спектра резервуарного оборудования.
Технические характеристики | ||||
Наименование параметров | КДС- 3000/250 | КДС- 3000/350 | КДС-3000/500 | |
Условный проход DN | 250 | 350 | 500 | |
Рабочее давление, Па (мм вод. ст.) | 2000 (200) | |||
Рабочий вакуум, Па (мм вод. ст.) | 250 (25) | |||
Давление срабатывания, Па (мм вод. ст.) | 1500-1600 (150-160) | |||
Вакуум срабатывания, Па (мм вод. ст.) | 100-150 (10-15) | |||
Пропускная способность, м³/ч | 1100 | 2400 | 3000 | |
Площадь проходного сечения седла давления, см² | 1880 | |||
Площадь проходного сечения седел вакуума, см² | 3760 | |||
Габаритные размеры, мм, не более | длина | 1300 | ||
ширина B | 1300 | |||
высота H | 1100 | 1170 | 1060 | |
Присоединительные размеры, мм | D | 370 | 485 | 640 |
D 1 | 335 | 445 | 600 | |
d | 18 | 22 | 22 | |
n, шт | 12 | 12 | 16 | |
Масса, кг, не более | 140 |
Полезная информация на тему: "Потери нефти и нефтепродуктов, классификация потерь".
