Генераторы пены средней кратности ГПСС
ГПСС 600, ГПСС 2000
Пеногенератор ГПСС предназначен для подачи пены при тушении пожара в резервуаре. Пена вводится в резервуар через пенокамеры, монтируемые в верхнем поясе резервуара.
Пена разрывает мембрану (хрупкий сосуд) из промасленного картона или листового свинца, поступает на поверхность нефтепродукта и прекращает горение. Обычно устанавливают 3-5 пеногенераторов. Пеногенератор ГПСС устанавливают на стальных вертикальных резервуарах объемом 5000 м³ и выше. Пена подается в резервуары со стационарной крышей из расчета покрытия пеной всей площади зеркала продукта, а в резервуары с плавающей крышей — из расчета кольцевого пространства между стенкой резервуара и металлической диафрагмой плавающей крыши.
ОКП 36 8913

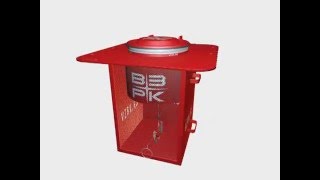

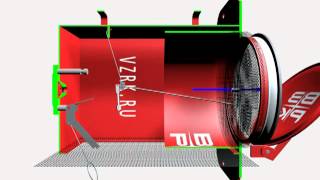

| Общий вид в 3D: | Принцип работы в 3D: |
|---|---|
 |  |
Генератор пены средней кратности стационарный ГПСС, предназначен к применению в стационарных установках пенного пожаротушения резервуаров с нефтью и нефтепродуктами.Генератор может применяться с указанной целью в других отраслях промышленности в пределах его технической возможности. Генератор соответствует климатическому исполнению У категории размещения 1, условиям работы в атмосфере типа II ГОСТ 15150-69.
Пример обозначения при заказе:
ГПСС-600 У1 ТУ 3689-067-10524112-2004, где
Г - генератор;
П - пены;
С - средней кратности;
С - стационарный;
600 - производительность по пене, л/с;
У1 - климатическое исполнение.
Разрешение Ростехнадзора №РРС 00-15643 от 28.03.2005 г.
Комплект ответных фланцев (КОФ)
Кроме того, ООО ПО ВЗРК производит оперативный и качественный монтаж всего спектра резервуарного оборудования.
| Технические характеристики | ||||
| Наименование параметров | ГПСС-600 | ГПСС-2000 | ГПСС-2000А | |
| Давление перед распылителем, МПа | 0,6 - 0,8 | |||
| Расход раствора пенообразователя, л/с | 5-8 | 17-21 | ||
| Кратность пены, не менее | 70 | |||
| Давление перед распылителем при автоматическом срабатывании затвора, МПа, не более | 0,32 | |||
| Усилие срабатывания ручного привода, H | не менее | 80 | ||
| не более | 90 | |||
| Габаритные размеры, мм, не более | длина | 600 | 900 | 920 |
| ширина | 570 | 620 | 1100 | |
| высота | 570 | 620 | 610 | |
| Масса, кг, не более | 34 | 52 | 100 | |
