УСН-175 ГП, УСН-200ГП

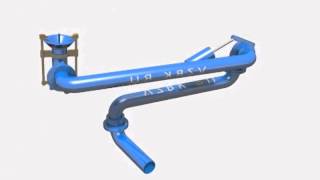

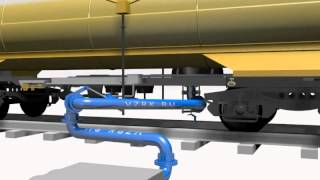

Устройство УСН-175ГП, УСН-200ГП предназначено для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн, представляет собой шарнирный трубопровод с подогревающей рубашкой, опорным патрубком и присоединительной головкой, а также оборудовано внутренним напорным трубопроводом и телескопическим гидромонитором с сопловой головкой.
Особенности
- Через внутренний трубопровод и телескопический монитор, установленный в присоединительной головке, в цистерну подаётся под давлением греющий продукт, аналогичный сливаемому, который активно перемешивает и разогревает до жидкого состояния вязкий продукт в цистерне. Разогретый продукт из цистерны через шарнирные трубы сливается в коллектор.
- Рукояткой сопловая головка гидромонитора устанавливается в любом необходимом положении внутри цистерны для тщательного удаления нефтепродукта.
- Горячий продукт в подогревающей рубашке разогревает стенки шарнирных труб, что ускоряет процесс слива вязких нефтепродуктов.
- Двухрядные шарниры обеспечивают лёгкость перемещения без перекосов при длительной эксплуатации.
- Замена уплотняющих манжет не требует разборки шарниров.
- Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны.
- Независимое исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надёжное, герметичное присоединение устройства к перекошенному сливному прибору цистерны.
Наименование показателя | УСН-175ГП |
Зона действия, м | 4 |
Диаметр условного прохода, мм | 175 |
Условное давление, МПа (кгс/см2) | 0,6 (6) |
Расчётная пропускная способность, м3/час, не более: светлых нефтепродуктов тёмных нефтепродуктов | 197 354 |
Усилие, необходимое для перемещения шарнирных труб, Н (кгс), не более | 50 (5,0) |
*Температура продукта в подогревающей рубашке, ºС, не более | 125 |
Давление продукта в подогревающей рубашке, МПа (кгс/см2), не более | 0,4(4) |
**Температура подогревающего продукта в гидромониторе, ºС, не более | 125 |
Давление подогревающего продукта в напорном трубопроводе гидромонитора, МПа (кгс/см2), не более | 1,0(10) |
Расход подогревающего продукта через сопла гидромонитора, м3/ч, не более | 50 |
Назначенный срок службы, лет, не менее | 10 |
Обслуживающий персонал, чел | 1 |
Габаритные размеры в сложенном положении, мм, не более: высота длина ширина | 1200 2300 800 |
Масса, кг, не более: | 270 |
