Понтоны

Понтон, общий вид





Понтоны – это специальные покрытия, которые используются для вертикальных резервуаров и емкостей с нефтепродуктами, которые плавают на поверхности жидкостей и тем самым препятствуют их испарению и возгоранию. Понтоны также помогают снизить вредное воздействие промышленных жидкостей на окружающую среду.

Понтон имеет поплавковую герметичную конструкцию. Этот аппарат обладает сразу несколькими достоинствами. Он абсолютно устойчив к коррозии, легко монтируется, не требует проведения сварочных работ, очень надежен в эксплуатации. Наши понтоны используются на промышленных объектах с середины 1990-х и до сих пор нам присылают о них только положительные отзывы. При покупке понтона вы получаете полный пакет документов, включая разрешение Федеральной службы по экологическому, технологическому и атомному надзору на его использование в производстве.

Общий вид в 3D: В резервуаре в 3D:

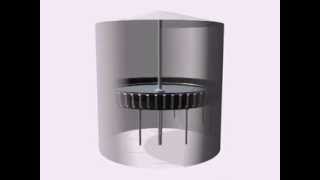

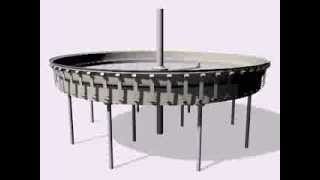

Понтон, общий вид в 3D             Понтон, пример использования в резервуаре в 3D

В зависимости от оборачиваемости резервуара окупаемость понтона составляет 6 месяцев, а затем понтон приносит доход в течение всего срока эксплуатации резервуара.

Разрешение №РРС 00-341161 Федеральной службы по экологическому, технологическому и атомному надзору на применение понтона по техническим условиям 201.164.000 ТУ

Внешне понтон выглядит как большое цилиндрическое тело, покрытое алюминиевыми лентами.

На периферии располагаются поплавки со стойками, перпендикулярно которым идут силовые профили. При незначительной заполненности резервуара понтон опирается на днище при помощи стоек. При этом высота стоек обеспечивает необходимое расстояние для размещения под понтоном различного оборудования. На настил из алюминия монтируют тоннели, через которые осуществляется проход, и люки, играющие роль противовакуумного клапана. При такой конструкции вредные пары нефтепродуктов не вырываются на поверхность и не наносят сколько-нибудь значимого ущерба окружающей среде.



Пожалуйста, обратите внимание, в комплекте с понтоном   (для его правильного функционирования) предлагаем приобрести  патрубки:  ПВРП, ПВ, ПМ, ПЗ; люки: ЛЛ, ЛЗ; а также кран сифонный КС, пробоотборник ПСРП.

Пробоотборники секционные ПСРП, ПСРП 1

Пробоотборники секционные ПСРП, ПСРП 1



Кран сифонный КС

Кран сифонный КС



Патрубок вентиляционный периферийный

Патрубок вентиляционный периферийный



Патрубок вентиляционный - ПВ

Патрубок вентиляционный - ПВ



Патрубок зачистной - ПЗ

Патрубок зачистной - ПЗ



Патрубок монтажный ПМ

Патрубок монтажный ПМ



Люк лаз овальный для резервуаров - ЛЛ

Люк лаз овальный для резервуаров - ЛЛ



Люк замерный резервуара - ЛЗ

Люк замерный резервуара - ЛЗ



Кроме того, ООО ПО ВЗРК производит оперативный и качественный монтаж всего спектра резервуарного оборудования.



Объем резервуара от 100 м3 до 50000 м³
Запас плавучести 115-120% массы понтона
Масса понтона 38D + 2,64D2 (кг), где D - диаметр резервуара в метрах (например, для диаметра 20,92 м - не более 1900 кг)
Снижение потерь от испарения 96....99,5% в зависимости от условий эксплуатации (продукт, температура продукта, оборачиваемость резервуара)
Гарантийный срок эксплуатации 5 лет
Срок службы Не менее 20 лет
Расчетный срок службы Не менее 50 лет (с капитальным ремонтом через 20 лет)

Для доступа на понтон в резервуаре должен быть предусмотрен по меньшей мере один овальный Люк–Лаз ЛЛ600х900 в стенке, расположенный таким образом, чтобы через него можно было попасть на понтон находящийся на опорных стойках.

Понтон можно смонтировать как во вновь строящихся, так и в находящихся в эксплуатации резервуарах. Плавучесть понтона обеспечивается рядами круглых поплавков на которых закреплены секции настила присоединенные к верхней балке с помощью прижимных планок. Система стыковки листов настила обеспечивает надежную герметизацию подпонтонного пространства от проникновения паров хранимого продукта наружу.

Уплотняющий затвор обеспечивает герметизацию кольцевого зазора между понтоном и стенкой резервуара. Для исключения поворота понтона вокруг своей оси в процессе эксплуатации в резервуаре устанавливают противоповоротное устройство.

Алюминиевые понтоны представляют собой чашу плавающую с помощью поплавков на поверхности хранимого продукта. Поплавки обеспечивают необходимую плавучесть (не менее чем двойной собственный вес при разгерметизации двух соседних поплавков), поперечную жесткость конструкции, а также служат для передачи нагрузки от собственного веса конструкции на опорные стойки.

Оборудование понтонов из алюминиевых сплавов. В состав оборудования понтона входит: периферийное уплотнение, два противоповоротных устройства, дыхательный клапан, дренажные патрубки, Люк–Лаз, вентиляционные окна, опорные стойки, заземление.

Конструкция понтона сборно-разборная, ремонтно- пригодная, размеры деталей и сборочных единиц применяемых в конструкции позволяют внести их для монтажа во внутрь резервуара через существующие люки в нижнем поясе резервуара. Конструкция гарантирует запас плавучести понтона не ниже 115%.

Средний срок изготовления понтона – до 45 дней с момента предоплаты, срок службы понтона алюминиевого – не менее 50 лет, межремонтный интервал- не менее межремонтного интервала конструкций резервуара - 20лет. Гарантийный срок на понтон от компании ООО ПО «ВЗРК»- 5,5 лет от даты изготовления и не менее 5 лет со дня ввода в эксплуатацию (эксплуатация понтона должна производится в соответствии с Руководством по эксплуатации 201.164-А.000 РЭ)

Экономическая эффективность (усредненная величина снижения потерь продукта на испарение) от применения понтонов от ООО ПО «ВЗРК» составляет- 85-98%, окупаемость применения понтонов при оборачиваемости резервуара 30 раз в год- не более 2 лет.





Уважаемые Коллеги, при возникновении у Вас дополнительных вопросов по деталям эксплуатации понтонов алюминиевых, их доставки в Ваш регион, методики монтажа и правильной эксплуатации – просим Вас обращаться в наш адрес для получения соответствующих консультаций!
