    Пробоотборник секционный ПСР

    Скачать опросный лист
    Пробоотборник секционный ПСР




    ПСР 3, ПСР 4, ПСР 5, ПСР 6, ПСР 7, ПСР 9, ПСР 11, ПСР 13, ПСР 15, ПСР 17, ПСР 18
    ОКП 36 8913

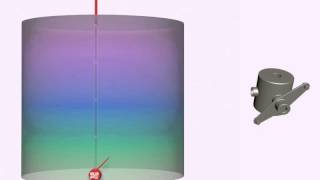

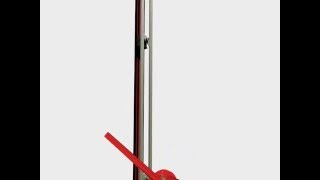

    Пробоотборник ПСР предназначен для полуавтоматического отбора средних проб по всей высоте резервуара через специальные клапаны. Пробоотборник состоит из колонных трубок, соединенных клапанными узлами. Клапанный узел представляет собой тройник, внутри которого расположен сильфон. Внутренние полости сильфонов сообщаются между собой общей пневмолинией. В пробоотборных трубках находится столб нефтепродукта, состав которого идентичен столбу нефтепродукта в резервуаре. Этот столб представляет собой среднюю пробу нефтепродукта, хранящегося, в резервуаре.
    При отборе пробы в пневмолинии при помощи насоса создается давление 0,2 МПа. Под этим давлением клапаны закрываются, и внутренняя полость пробоотборных труб изолируется от нефтепродукта, находящегося в резервуаре. Открытием крана проба из пробоотборных трубок сливается в сосуды.
    После отбора пробы открытием вентиля сбрасывается давление воздуха в воздушной линии, и пробоотборник снова подготовлен к отбору пробы.

    Пробоотборник ПСР является комплектующим изделием вертикальных цилиндрических резервуаров и устанавливается внутри них. Приемный узел приваривается к стенке с наружной стороны в нижней части резервуара.

    По устойчивости к воздействию климатических факторов внешней среды пробоотборники изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.

    Пример обозначения при заказе:
    ПСР15 У1 ТУ 3689-056-10524112-2006, где
    15 - высота резервуара;
    У1 - климатическое исполнение.

    Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-24373 от 27.04.2007 г.





    1-люк  световой, 2- кронштейн, 3- секция средняя, 4-секция нижняя, 5-кран сливной с патрубком , 6- ограждение, 7-приемный узел, 8-узел управления, 9-верхняя секция, 10-нижний кронштейн, 11-компенсатор, 12 –шпилька, 13-шайба, 14-гайука,15-вал, 16-муфта, 17-болт, 18-основание.

    Технические характеристики

    Наименование параметров

    ПСР

    Условный проход DN

    15

    Объем пробы 1м пробоотборной колонны, л

    0,150 ± 0,005

    Время забора образца, мин, не более

    5

    Максимальная вязкость продукта, сСт

    5

    Температура продукта, C

    минимальная

    минус 40

    максимальная

    80

    Гидростатическое давление в резервуаре, МПа, не более

    0,16

    Габаритные размеры, мм, не более

    длина

    710

    ширина

    450



    Высота резервуара, м

    Обозначение пробоотборников

    Количество в пробоотборнике секций

    Высота пробоотборника H, мм, не более

    Масса, кг, не более

    нижних

    средних

    верхних

    17...18

    ПСР-17

    1

    7

    1

    18100

    230

    15...16

    ПСР-15

    1

    6

    1

    16100

    212

    13...14

    ПСР-13

    1

    5

    1

    14100

    194

    11...12

    ПСР-11

    1

    4

    1

    12100

    176

    9...10

    ПСР-9

    1

    3

    1

    10100

    158

    7...8

    ПСР-7

    1

    2

    1

    8100

    139

    5...6

    ПСР-5

    1

    1

    1

    6100

    121

    4

    ПСР-4

    1

    -

    1 спец. секция с двумя кранами

    4100

    103

    * Техническая информация по пробоотборникам ПСР 3, ПСР 6 и ПСР 18 доступна по запросу у наших менеджеров.
