    Клапан предохранительный гидравлический

    Клапан предохранительный гидравлический




    КПГ 100, КПГ 150, КПГ 200, КПГ 250, КПГ 350
    ОКП 36 8912

    Предохранительный клапан КПГ устанавливают на крыше резервуара на случай, если не сработает дыхательный клапан. Применяют обычно с гидравлическим затвором. При повышении давления в резервуаре газ из него выходит через клапан в атмосферу, а при вакууме атмосферный воздух через клапан поступает в резервуар. Клапан действует следующим образом: при давлении внутри резервуара выше расчетного (для дыхательного клапана) пары нефтепродукта внутри клапана давят на поверхность масла, залитого в клапан, и постепенно, с повышением давления,   вытесняют  его  за перегородку.  Нижняя  часть перегородки выполнена зубчатой для создания более спокойного прохода газовоздушной смеси или воздуха, что способствует плавной работе клапана. Уровень масла в пространстве между стенкой корпуса клапана и перегородкой колпака повышается до момента достижения парами нефтепродуктов впадин зубьев на перегородке и начала прорыва их через слой масла из клапана. При вакууме внутри резервуара клапан действует в обратном направлении до начала проникновения атмосферного воздуха внутрь резервуара через впадины зубцов перегородки. Во время эксплуатации необходимо следить за уровнем масла при помощи указателя уровня (щупа). Клапан заливают низкозамерзающей и слабоиспаряющейся жидкостью — соляровым маслом, водным раствором глицерина, этиленгликолем и др.
    Предохранительный мембранный (разрывной) клапан КПГ имеет то же назначение, что и гидравлический предохранительный клапан и отличается от него тем, что вместо гидравлического затвора в нем установлена мембрана. При чрезмерном повышении давления или увеличении вакуума при отказе в работе дыхательного клапана мембрана разрывается.

    Клапан предохранительный гидравлический предназначен для работы в комплекте с дыхательными механическими клапанами типа НДКМ, КДМ, КДС при установке на резервуары с нефтью и нефтепродуктами, с допустимым избыточным давлением 200 мм вод. ст. сообщающего газовое пространство резервуара с атмосферой в аварийной ситуации (на случай выхода из строя дыхательного клапана).

    По устойчивости к воздействию климатических факторов внешней среды клапаны соответствуют исполнению У, категории размещения 1 по ГОСТ 15150-69.

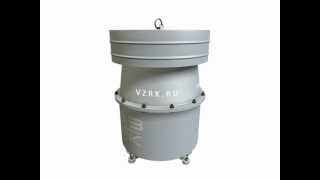

    Клапан предохранительный гидравлический КПГ.

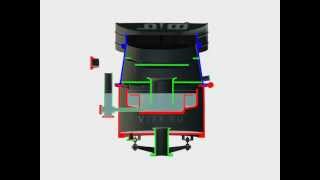

    Общий вид клапана КПГ:
    1 - корпус с присоединительным фланцем, 2 - чашка, 3 - обойма с патрубком, 4 - экран, 5 - огневой предохранитель, 6 - крышка, 7 - трубка слива (налива), 8, 9 - сливные отверстия, 10 - уплотнительная прокладка, 11 - переходный фланец.





    Клапаны выполнены в искробезопасном исполнении.

    Пример обозначения при заказе:
    КПГ-200 У1 ТУ 3689-066-10524112-2006, где
    КПГ - предохранительный гидравлический клапан;
    200 - условный проход клапана;
    У1 - климатическое исполнение.

    Разрешение Ростехнадзора № РРС 00-29813 от 28.03.2008 г.

    Пожалуйста, обратите внимание, для крепления Клапан предохранительный КПГ на резервуаре необходимо использовать Патрубок монтажный ПМ соответствующего  диаметра или как альтернативу  Комплект ответных фланцев КОФ .
    Для сокращения потерь нефтепродуктов в резервуаре, в комплекте с КДС рекомендуется использовать Диск-Отражатель ОТР.

    Патрубок монтажный ПМ

    Патрубок монтажный ПМ



    Диск-отражатель ОТР

    Диск-отражатель ОТР



    Комплект ответных фланцев (КОФ)

    Комплект ответных фланцев (КОФ)



    Кроме того, ООО ПО ВЗРК производит оперативный и качественный монтаж всего спектра резервуарного оборудования.

    Технические характеристики

    Наименование параметров

    КПГ- 100

    КПГ- 150

    КПГ- 200

    КПГ- 250

    КПГ- 350

    Условный проход присоединительного патрубка, мм

    100

    150

    200

    250

    350

    Давление срабатывания, Па (мм вод.ст.)

    1764-1961 (180-200)

    Вакуум срабатывания в пределах, Па (мм вод.ст.)

    343-392 (35-40)

    Пропускная способность (по воздуху), м³

    200

    500

    900

    1500

    2700

    Объем заливаемой жидкости гидрозатвора, л

    15

    22

    46,5

    Габаритные размеры, мм, не более

    длина L

    980

    980

    980

    1180

    диаметр D

    845

    845

    1120

    1030

    высота H

    1257

    1272

    1370

    1510

    Присоединительные размеры, мм, не более

    D1

    170

    225

    295

    335

    445

    d

    18

    18

    22

    18

    22

    n

    4

    8

    8

    12

    12

    Масса, кг, не более

    134

    245

    265
