    Хлопушка резервуара — ХП-80, ХП-100, ХП-150, ХП-200, ХП-250, ХП-300, ХП-400, ХП-500, ХП-600

    ХП - Хлопушка



    ОКП 36 8911

    Описание

    Хлопушка устанавливается внутри резервуара на приемо-раздаточном патрубке для налива и слива нефтепродукта из емкости. Она предназначена для дополнительной защиты и предотвращения возможной утечки нефтепродукта из резервуара при поврежденном или аварийном трубопроводе и размещенной на нем запорной арматуры.

    Принцип работы хлопушки заключается в открытии крышки, что обеспечивает движение нефтепродукта. При наполнении резервуара струя нефтепродукта силой давления приподнимает крышку хлопушки. При остановке перекачки крышка хлопушки под действием собственного веса опускается на свое место, закрывая трубу. При выдаче нефтепро­дукта из резервуара крышка хлопушки открывается принудительно при помощи вращающегося барабана с наматывающимся на него тросом. При дистанционном управлении перекачкой на резервуарах устанавливают электроприводные механизмы для открывания хлопушки

    Хлопушки ХП большого диаметра при заполненном резервуаре открываются с трудом, так как приходится преодолевать вес столба жидкости нефтепродукта, давящего на крышку хлопушки. Чтобы облегчить открывание хлопушки, устанавливают перепускные трубы (или перепускные крышки) для выравнивания давления до и после хлопушки.

    Устройство хлопушки

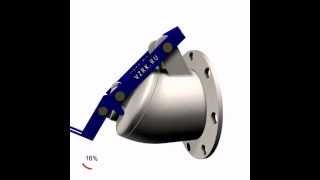

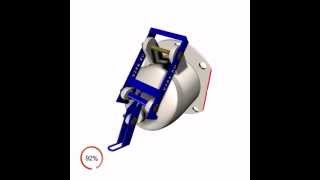

    Хлопушка резервуара состоит из основного корпуса с наклонным срезом, плотно прилегающей к нему крышкой, соединенной с корпусом рычажным механизмом, пробки, большого и малого рычагов.

    Крышки хлопушек для резервуаров изготавливаются из искробезопасных материалов (алюминиевых сплавов), корпуса хлопушек ХП-80, ХП-150 также изготавливаются из алюминиевых сплавов, а корпуса хлопушек условным проходом 200 мм и более изготавливаются из стали.

    Для обеспечения искробезопасности в случае изготовления корпуса и крышки из стали (обозначение материального исполнения - «С») на уплотнительные элементы хлопушки наносится латунная наплавка.

    Хлопушка резервуара с условным проходом 80 мм изготавливается без перепуска, а с условным проходом более 80 мм - с перепуском, что позволяет снижать усилие открывания крышки хлопушки. Хлопушка ХП устанавливается внутрь резервуара на фланец приемо-раздаточного патрубка.

    Для мониторинга состояния оборудования хлопушки осматриваются в процессе технического обслуживания освобожденного резервуара и вскрытия люка - лаза.

    Для возможности работать в различных климатических факторах внешней среды хлопушки изготавливаются в исполнении У и УХЛ, категория размещения 3 по ГОСТ 15150-69.



    Пример обозначения при заказе:

    ХП-150 УХЛ3 ТУ 3689-020-10524112-2006, где

    150 - условный проход огнепреградителя;

    УХЛ3 - климатическое исполнение.



    Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-24373 от 27.04.2007 г.

    Пожалуйста, обратите внимание, для крепления хлопушки ХП в резервуаре необходимо использовать Патрубок приемо-раздаточный ППР соответствующего диаметра или как альтернативу Комплект ответных фланцев КОФ

    Для открывания крышек хлопушек и фиксации их в открытом положении применяются Механизмы управления МУВ,  МУ-1, МУ-2, монтируемые на крыше или горловине резервуаров.

    Патрубки приемо-раздаточные ППР

    Патрубки приемо-раздаточные ППР



    Механизм управления хлопушкой верхний МУВ

    Механизм управления хлопушкой верхний МУВ



    Механизм управления хлопушкой боковой МУ-1

    Механизм управления хлопушкой боковой МУ-1



    Механизм управления хлопушкой боковой МУ-2

    Механизм управления хлопушкой боковой МУ-2



    Комплект ответных фланцев (КОФ)

    Комплект ответных фланцев (КОФ)



    Кроме того, ООО ПО ВЗРК производит оперативный и качественный монтаж всего спектра резервуарного оборудования.

    Основные технические характеристики моделей хлопушки

    Технические характеристики

    Наименование параметров

    ХП - 80

    ХП - 150

    ХП - 200

    ХП - 250

    ХП - 300

    ХП - 400

    ХП - 500

    ХП - 600

    Условный проход DN

    80

    150

    200

    250

    300

    400

    500

    600

    Условное давление, МПа (кгс/см³)

    0,17 (1,7)

    Диаметр условного прохода перепускного отверстия dу, мм

    -

    25

    25

    25

    25

    100

    100

    100

    Габаритные размеры, мм, не более:

    длина L

    160

    306

    328

    380

    442

    606

    700

    770

    ширина

    185

    260

    315

    370

    435

    580

    710

    840

    высота H

    212

    308

    370

    385

    504

    686

    840

    960

    Присоединительные размеры, мм

    D

    185

    260

    315

    370

    435

    580

    710

    840

    D 1

    150

    225

    280

    335

    395

    525

    650

    770

    d

    18

    18

    18

    18

    22

    30

    33

    36

    n, шт

    4

    8

    8

    12

    12

    16

    20

    20

    Масса, кг, не более

    2,3

    7,5

    17,6

    28

    46,9

    91,5

    135

    205



    Если вам необходимо проконсультироваться со специалистами компании по вопросу выбора нужной модели хлопушки резервуара или уточнить, как купить устройство, вы можете связаться с нами по указанным ниже телефонам:

    для Москвы и МО: +7 (495) 825-44-52

    для регионов: +7 (8442) 25-44-52

    Также вы можете заказать обратный звонок, указав свои контактные данные в форме на сайте. Мы свяжемся с вами и поможем подобрать любое устройство резервуарного оборудования, в том числе и пробоотборники, клапаны, хлопушки и механизмы их управления.

    Специалисты компании ВЗРК готовы осуществить весь комплекс услуг от проектирования по чертежам заказчика до доставки и установки резервуарного оборудования на вашем объекте. Доставка емкостей и оборудования осуществляется по всей России.
