Шарнир чугунный ШЧ

Шарнир чугунный ШЧ



ОКП 36 8965

Шарниры чугунные для подъемной трубы ШЧ предназначены для соединения подъемной трубы с приемо-раздаточным патрубком внутри резервуара с нефтепродуктами.

По устойчивости к воздействию климатических факторов внешней среды ШЧ шарниры чугунные для подъемной трубы изготовлены в исполнении У, категории размещения 1 по ГОСТ 15150-69.

Пример обозначения при заказе:
ШЧ-250 У1 ТУ 3689-080-10524112-2005, где
250- условный проход;
У1 - климатическое исполнение.

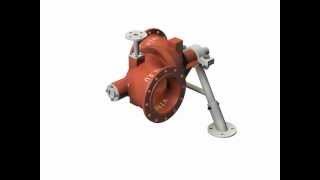

Общий вид в 3D: Общий вид:
Общий вид плавающего заборного устройства ПЗУ в 3D Общий вид плавающего заборного устройства ПЗУ





Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-23820 от 14.03.2007 г.



Пожалуйста, обратите внимание, для крепления Шарнир чугунный ШЧ в резервуаре необходимо использовать Патрубок приемо-раздаточный ППР соответствующего  диаметра или как альтернативу  Комплект ответных фланцев КОФ .

Патрубки приемо-раздаточные ППР

Патрубки приемо-раздаточные ППР



Комплект ответных фланцев (КОФ)

Комплект ответных фланцев (КОФ)



Кроме того, ООО ПО ВЗРК производит оперативный и качественный монтаж всего спектра резервуарного оборудования.



Технические характеристики
Наименование Условный проход DN D, мм D1, мм d, мм n, шт L, мм L1, мм Масса, кг, не более
ШЧ-150 150 260 225 18 8 530 340 76
ШЧ-250 250 370 335 18 12 737 480 139
ШЧ-350 350 485 445 22 12 1010 640 237
ШЧ-400 400 580 525 30 16 1260 700 256
ШЧ-500 500 710 650 33 20 1460 830 376
