ПЗУ (ПУВ) - плавающее заборное устройство



Плавающее заборное устройство ПЗУ



ПЗУ 80 / 100 / 150 / 200 / 250 / 350 / 500 / 600 / 700 / 800 / 1000

ПЗУ (ШС, труба и поплавок - алюминий/нержавейка)

КП 36 8965

Плавающее заборное устройство ПЗУ предназначено для откачки топлива из верхних слоев резервуара для газотурбинных установок, чтобы не допустить подачу загрязненного топлива и его застывания при минусовых температурах (не должно быть обводнения).

По устойчивости к воздействию климатических факторов внешней среды устройства ПЗУ изготавливаются в исполнениях У и УХЛ категории размещения 3 по ГОСТ 15150-69.

Пример обозначения при заказе:
ПЗУ-250 У3 ТУ 3689-075-10524112-2004, где
ПЗУ - плавающее заборное устройство;
250 - условный проход;
У3 - климатическое исполнение.

Общий вид в 3D: Принцип работы в 3D:

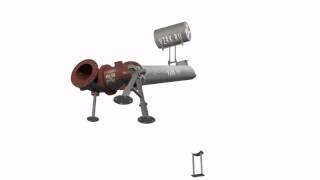

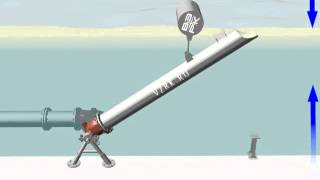

Общий вид плавающего заборного устройства ПЗУ в 3D Принцип работы плавающего заборного устройства ПЗУ в 3D





Разрешение Ростехнадзора №РРС 00-15643 от 28.03.2005 г.



Пожалуйста, обратите внимание, для крепления Плавающего заборного устройства ПЗУ в резервуаре необходимо использовать Патрубок приемо-раздаточный ППР соответствующего  диаметра или как альтернативу  Комплект ответных фланцев КОФ .

Патрубки приемо-раздаточные ППР

Патрубки приемо-раздаточные ППР



Комплект ответных фланцев (КОФ)

Комплект ответных фланцев (КОФ)



Кроме того, ООО ПО ВЗРК производит оперативный и качественный монтаж всего спектра резервуарного оборудования.



Технические характеристики

Наименование параметров

Величина параметров

Условный проход DN

80
100
150
200
250
350
500

Рабочее давление, МПа, не более

0,25

Оптимальный уровень эффективного забора топлива с верхних слоев, м

4

Минимальный уровень эффективного забора топлива с верхних слоев, м

0,45

Габаритные размеры, мм, не более

длина

4350

ширина

980

высота

620

Материал заборной трубы и поплавка

Алюминиевый сплав

Масса, кг, не более

198
