    ПРУ - приемо-раздаточное устройство резервуаров

    Скачать опросный лист

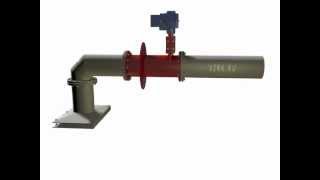

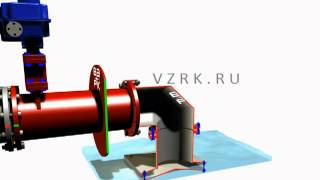

    Приемо-раздаточное устройство ПРУ





    Приемо-раздаточное устройство ПРУ предназначено для залива (слива) нефти и нефтепродуктов в резервуар (из резервуара) из приемо-раздаточного трубопровода.

    Основное назначение ПРУ:

    • - Увеличение полезной емкости стальных резервуаров за счет уменьшения уровня минимального взлива;
    • - Уменьшение интенсивности накопления парафинистых отложений;
    • - Увеличение срока службы I-го пояса и днища резервуаров за счет снижения зоны коррозионной активности донного остатка. Приемо-раздаточные устройства изготавливаются следующих типоразмеров:

    ПРУ-150, ПРУ-200, ПРУ-250, ПРУ-300, ПРУ-400, ПРУ-500, ПРУ-600, ПРУ-700, ПРУ-800, ПРУ-1200

    По устойчивости к воздействию климатических факторов внешней среды устройства ПРУ изготавливаются в исполнениях У и УХЛ категории размещения 3 по ГОСТ 15150-69.

    Пример обозначения при заказе:
    ПРУ-250 У3 ТУ 3689-075-10524112-2004, где
    ПРУ - плавающее заборное устройство;
    250 - условный проход;
    У3 - климатическое исполнение.







    По устойчивости к воздействию климатических факторов внешней среды устройства изготавливаются в исполнениях У и УХЛ категории размещения 1 по ГОСТ 15150-69.

    Пример обозначения при заказе:
    ПРУ-250 У1 ТУ 3689-069-10524112-2004, где
    250- условный проход заслонки устройства;
    У1 - климатическое исполнение.

    Разрешение Ростехнадзора №РРС 00-15643 от 28.03.2005 г.

    Пожалуйста, обратите внимание, для крепления Приемо-раздаточное устройство ПРУ необходимо использовать   Комплект ответных фланцев КОФ соответствующего  диаметра .

    Комплект ответных фланцев (КОФ)

    Комплект ответных фланцев (КОФ)



    Кроме того, ООО ПО ВЗРК производит оперативный и качественный монтаж всего спектра резервуарного оборудования.

    Технические характеристики

    Состав

    -приемо-раздаточный патрубок (отвод, зонт, рассекатель в сборе);
    -заслонка поворотная

    Место установки приемо- раздаточного патрубка

    На конце приемо-раздаточного патрубка ППР внутри резервуара

    Рабочее давление ПРУ, МПа

    0,1 МПа (1 кгс/см²)

    Место установки заслонки

    Перед приемо-раздаточным патрубком снаружи резервуара

    Назначение заслонки

    Предотвращения потерь нефти и нефтепродуктов из резервуаров в случаях разрыва технологических трубопроводов или выхода из строя размещенных на нем запорных устройств

    Привод поворота заслонки

    Ручной или электромеханический по требованию заказчика

    Запорный орган

    Диск поворотный

    Присоединение заслонки к трубопроводу

    -фланцевое;
    -безфланцевое

    Максимальное давление корпуса заслонки, МПа

    1,6 МПа (16 кгс/см²)

    Рабочая среда

    Сырая нефть

    Температура рабочей среды

    -5°С ... +50°С

    Температура окружающей среды

    -60°С ... +45°С

    Срок службы, лет

    не менее 5

    Наименование
    параметров

    ПРУ - 250

    ПРУ - 300

    ПРУ - 400

    ПРУ - 500

    ПРУ - 700

    ПРУ - 800

    ПРУ - 1200

    Условный
    проход DN

    250

    300

    400

    500

    700

    800

    1200

    Масса, кг,
    не более

    357

    509

    815

    1120

    1540

    1840

    2380
